DC-DC-laddning: så laddar du förbrukningsbatteriet från motorn

En DC-DC-laddare har blivit en nästan obligatorisk del av ett modernt system i husbil och båt. Den ser till att förbrukningsbatteriet faktiskt blir fulladdat när du kör, även om bilen eller båten har en modern, smart dynamo som annars ger för lite. Denna guide förklarar vad en DC-DC-laddare är, när du behöver den, hur den skiljer sig från ett traditionellt skiljerelä, och vad du bör tänka på vid montering.

Kort sammanfattning

En DC-DC-laddare sitter mellan startbatteriet och förbrukningsbatteriet och omvandlar den varierande spänningen från motorn till en korrekt, styrd laddkurva för förbrukningsbatteriet. Du behöver den på nyare fordon (typiskt Euro 5/6) med smart dynamo, och du behöver den nästan alltid om förbrukningsbatteriet är litium. En DC-DC-laddare är något helt annat än ett skiljerelä: reläet kopplar bara ihop, medan DC-DC-laddaren aktivt styr laddningen. Välj modell efter spänning (12 eller 24 V) och laddström anpassad till batteribanken.

Vad är en DC-DC-laddare?

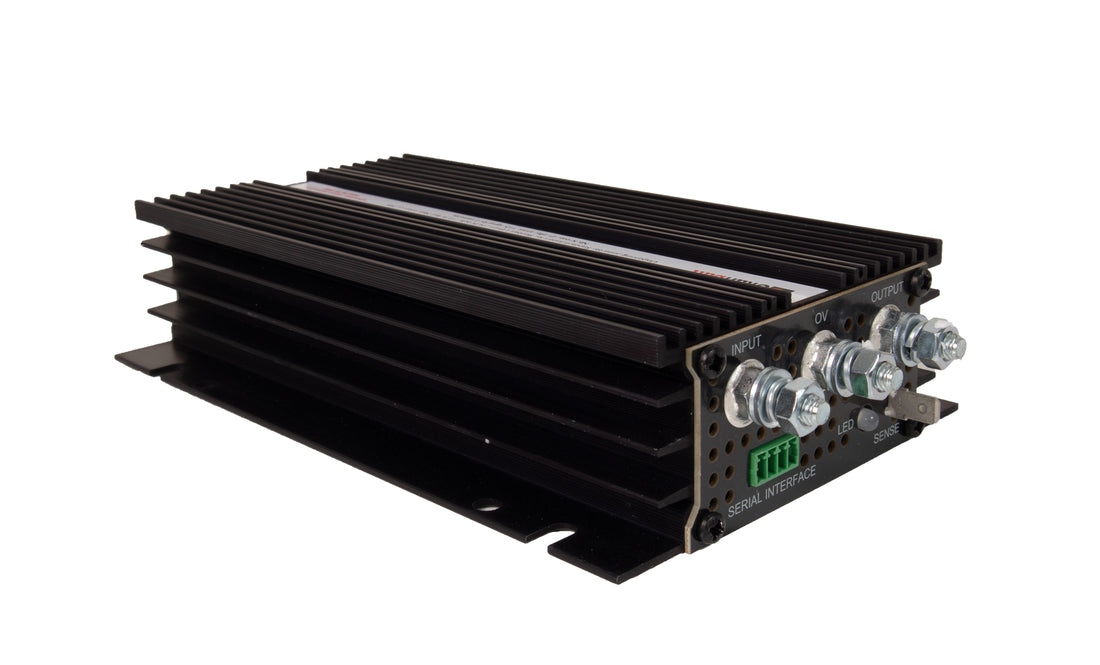

DC-DC står för likström till likström. En DC-DC-laddare tar likströmmen från startbatteriet eller dynamon och omvandlar den till en kontrollerad laddspänning och laddström som passar exakt för ditt förbrukningsbatteri.

Skillnaden från en vanlig batteriladdare är var strömmen kommer ifrån. En vanlig laddare går på 230 V landström. En DC-DC-laddare laddar från fordonets eget 12 V eller 24 V system medan motorn är igång. Den kör en fullständig, flerstegs laddkurva, anpassad till batteritypen (till exempel AGM eller litium), så att förbrukningsbatteriet blir ordentligt fulladdat och inte bara delvis toppat. Många moderna DC-DC-laddare har dessutom appstyrning via Bluetooth, så du kan följa laddningen och ställa in rätt batteriprofil från mobilen.

När behöver du en DC-DC-laddare?

Det finns särskilt två situationer som kräver en DC-DC-laddare, och de uppträder ofta tillsammans.

1. Nyare fordon med smart dynamo (Euro 5/6)

Äldre fordon hade en dynamo som gav en jämn, ganska hög spänning hela tiden. Då kunde förbrukningsbatteriet laddas ganska enkelt genom ett enkelt skiljerelä. Nyare bilar (typiskt Euro 5 och Euro 6) har en smart, variabel dynamo som aktivt styr laddspänningen för att spara bränsle och minska utsläpp, och som ofta sänker spänningen eller helt stänger av när startbatteriet är fullt. Resultatet är att förbrukningsbatteriet får för låg och ojämn laddspänning, och aldrig blir fulladdat. En DC-DC-laddare löser detta genom att höja och styra spänningen oavsett vad dynamon gör.

2. Litium-förbrukningsbatteri (LiFePO4)

Ett litiumbatteri ska laddas med en bestämd, kontrollerad laddkurva. En rå dynamospänning ger varken rätt spänning eller rätt styrning, och laddar litium dåligt (och i värsta fall skadligt). En DC-DC-laddare med rätt litiumprofil ger den styrda laddning som LiFePO4 kräver. Därför följer litiumuppgradering och DC-DC-laddare nästan alltid ihop, både i husbil och båt.

Har du ett äldre fordon med traditionell dynamo och ett blybatteri (till exempel AGM), kan du i många fall klara dig med ett skiljerelä, men du får ändå bättre och mer fullständig laddning med en DC-DC-laddare.

DC-DC-laddare mot skiljerelä: vad är skillnaden?

Detta förväxlas ofta, men de gör två helt olika jobb.

• Skiljerelä (spänningsstyrt relä). Ett relä som ganska enkelt kopplar förbrukningsbatteriet till startbatteriet när motorn går och spänningen är tillräckligt hög, och kopplar ifrån igen när motorn stannar, så att förbrukningen inte tömmer startbatteriet. Det är en av/på-brytare. Det styr inte laddningen: förbrukningsbatteriet får samma råa spänning som dynamon levererar, varken mer eller mindre.
• DC-DC-laddare. En aktiv laddare som inte bara kopplar ihop, utan omvandlar och styr spänningen till en korrekt laddkurva. Den höjer spänningen när dynamon ger för lite, och kör en flerstegs laddning anpassad till batteritypen.

Kort sagt: ett skiljerelä kopplar, en DC-DC-laddare laddar. På nyare fordon med smart dynamo, och på alla litiumsystem, är det DC-DC-laddaren du behöver, eftersom ett skiljerelä bara skulle vidarebefordra den otillräckliga dynamospänningen.

Välja rätt DC-DC-laddare

Två saker avgör valet:

• Spänning in och ut. DC-DC-laddare finns i flera varianter: 12 V till 12 V och 24 V till 24 V, men också 12 V till 24 V och 24 V till 12 V där start- och förbrukningssystemet har olika spänning. Välj den som matchar ditt system.
• Laddström (ampere). Större batteribank och önskan om snabbare laddning talar för högre laddström. DC-DC-laddare finns i flera strömstyrkor: från runt 18 till 30A, som passar de flesta husbilar, och upp till 50A och mer för större batteribanker. Skanbatts marine Dynamo Snabbladdare finns till exempel i 33A och 66A, och i Victron-serien hittar du allt från mindre Orion-modeller till Orion XS på 50A.

Montera laddaren enligt tillverkarens anvisningar, och använd kabel och säkring anpassad till laddströmmen (behöver du hjälp med dimensionering, kontakta oss).

Montering: det viktigaste

En DC-DC-laddare är relativt enkel att montera, men några punkter är viktiga:

• Placering. Montera laddaren relativt nära förbrukningsbatteriet för att hålla förluster och kabellängd nere, men med god ventilation, eftersom den avger värme under laddning.
• Kabel och säkring. Använd kabel och säkring anpassad till laddströmmen, och säkra anslutningen nära både start- och förbrukningsbatteriets pluspol. Rätt dimensionering beror på ström och avstånd, och det hjälper vi dig gärna med.
• Rätt batteriprofil. Ställ in laddaren på rätt batterityp (till exempel litium), antingen med brytare eller i appen, så att laddkurvan blir korrekt.

Är du osäker är detta ett jobb som många låter en återförsäljare eller montör utföra.

Varför Skanbatt och Victron?

Vi erbjuder DC-DC-laddare från bland annat Skanbatt och Victron. Skanbatt DC-DC täcker de vanliga spänningskombinationerna (12-12, 24-24, 12-24 och 24-12), finns i egna marine-varianter, och har appstyrning via Bluetooth för inställning och övervakning. Victron är ett väletablerat val med ett brett ekosystem av ladd- och övervakningsutrustning som fungerar väl tillsammans. Är du osäker på vilken modell och laddström som passar ditt system hjälper vi dig att välja rätt.

Nästa steg

Ska du uppgradera laddningen i husbil eller båt men är osäker på modell? Berätta om fordonet (gärna årsmodell), batteritypen och hur stor batteribank du har, så föreslår vi rätt DC-DC-laddare. Läs vidare i guiderna om ström i husbilen och ström i båten, samt om val av batteri och batteriladdare.
