Victron kablar

Välj rätt Victron-kablar för ditt system

Strömkablar - rätt dimension är kritisk

Batterikablar finns tillgängliga i flera tvärsnitt från 16 mm² till 95 mm² med färdigmonterade kabelsko. Välj dimension baserat på maxström och kabellängd. Victrons installationsmanualer anger minimikrav per modell - följ alltid dessa. Underdimensionerade kablar orsakar spänningsfall, värmeutveckling och i värsta fall brand.

Kommunikationskablar för systemintegration

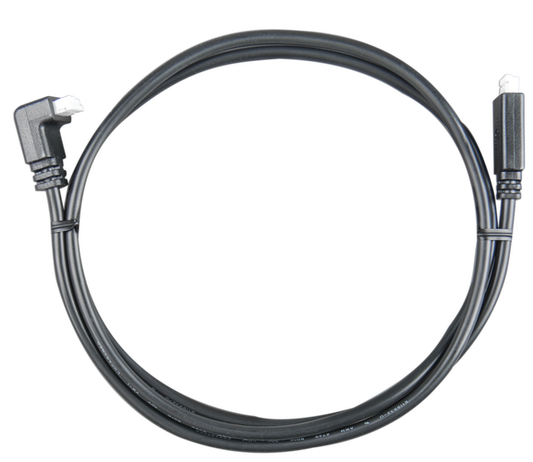

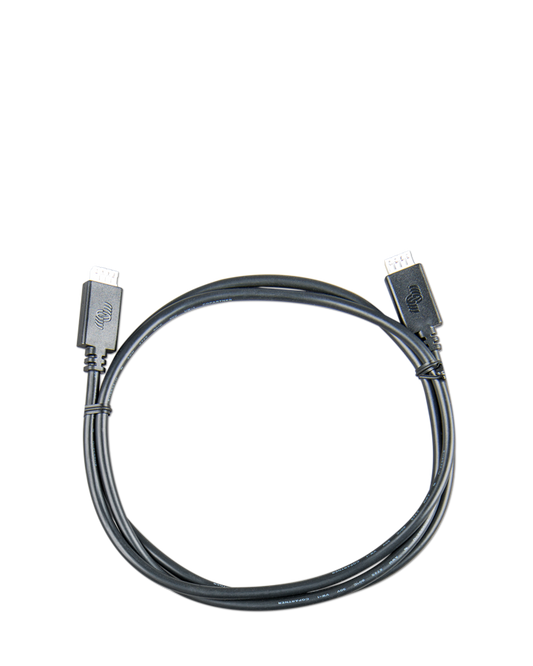

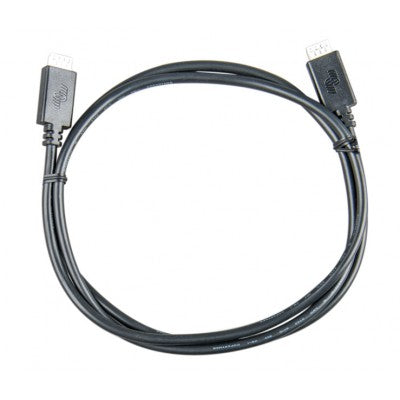

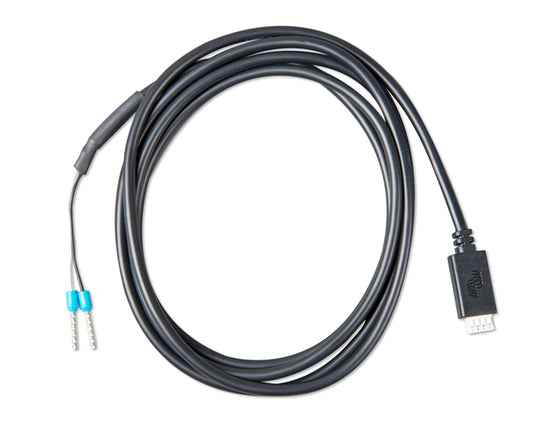

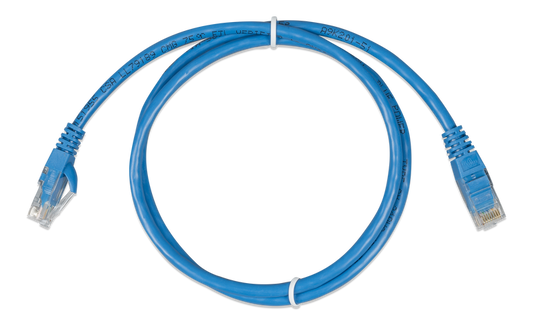

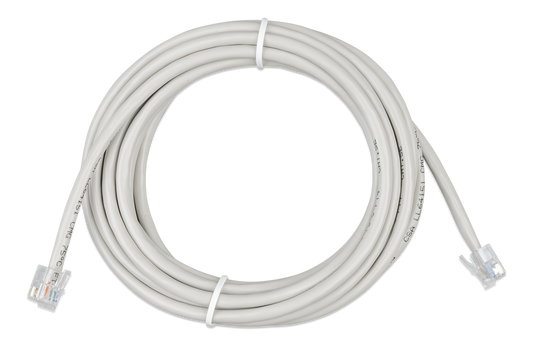

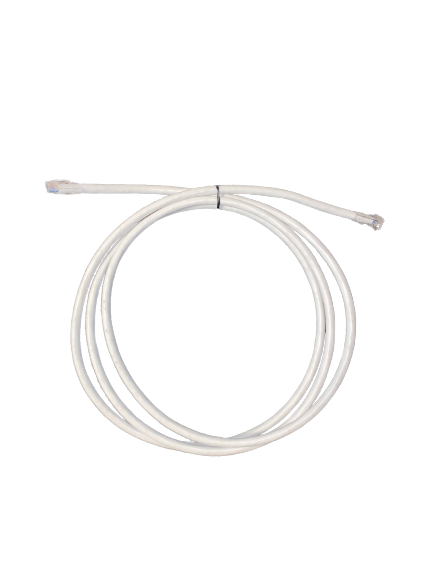

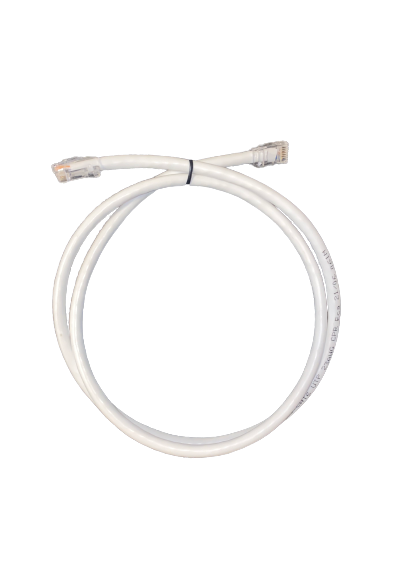

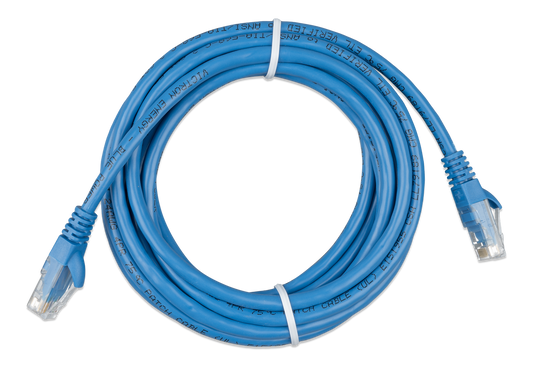

VE.Direct-kablar kopplar växelriktare, laddare och batterimonitorer till GX-enheter för övervakning. VE.Can-kablar används för nätverksbaserad kommunikation mellan flera enheter i större system. VE.Bus-kablar förbinder MultiPlus- och Quattro-enheter i parallell. Alla finns i olika längder.

Kabellängd och spänningsfall

Kort kabelsträcka mellan batteri och växelriktare ger minst förlust. För DC-system är spänningsfall kritiskt - i ett 12V-system motsvarar 3 % förlust bara 0,36V. Vid 200A ström innebär det över 70W förlorat som värme i kabeln. Använd Victrons kabeldimensioneringstabell eller en onlinekalkylator för att välja rätt tvärsnitt.

Kabelsko och terminering

Färdigkonfektionerade kablar har korrekta kabelsko med rätt bulthål för Victrons terminaler. Behöver du egna kablar med speciallängd? Använd kvalitetskabelsko av förtennad koppar och hydrauliskt krimpverktyg från verktygskategorin för hållbar terminering.

Systematiskt kabelarbete

Märk alla kablar med polkod (plus/minus), funktion och destination. Använd kabelkanaler eller buntband för en prydlig dragning. Väl organiserat kabelarbete förenklar felsökning, underhåll och framtida utökningar av systemet.
