Strömfördelningsblock

Strömfördelningsblock, även kallade busbars, samlar all ström från batteribank eller laddare i en central punkt och fördelar ut till individuella kretsar med egna säkringar. Lösningen ger strukturerad 12 V- och 24 V-distribution med typiskt 4 till 12 utgångar och bultfäste från M5 till M10. Rätt dimensionerad fördelning minskar kabellängder och förenklar felsökning i båt, husbil och solcellsanläggning. Kombinera med säkringshållare och batterikablar.

19 produkter

Så här väljer du rätt strömfördelningsblock

En busbar samlar all ström i en central punkt och fördelar ut till individuella kretsar. Detta ger överskådlig kabeldragning, enklare felsökning och bättre säkerhet.

Antal utgångar

Välj ett fördelningsblock med tillräckligt många utgångar för alla planerade kretsar plus 2-3 extra för framtida utökning. Typiska val är 6-, 12- eller 18-vägs fördelningsblock.

Strömkapacitet

Huvudinmatningen (busbar) måste dimensioneras för total ström från alla anslutna kretsar. Varje utgång har sin egen strömgräns - kontrollera att denna matchar säkringen och förbrukarens behov. Vanliga busbar-kapaciteter är 100 A, 250 A och 600 A.

Säkringsintegrering

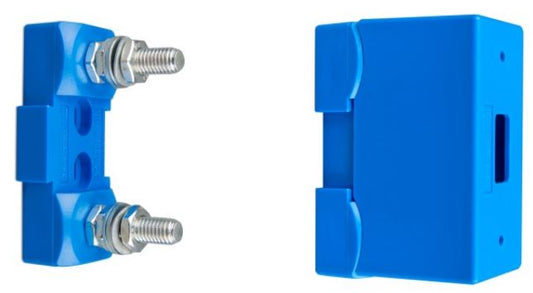

Vissa fördelningsblock har integrerade säkringshållare för bladsäkringar eller MIDI-säkringar. Detta förenklar installationen och minskar antalet lösa komponenter. Välj modeller där varje utgång har individuell säkring.

Negativ busbar

Utöver positiv fördelning behöver du en negativ busbar (jordningsbar). Denna samlar alla returanslutningar och ger en gemensam jordpunkt. Använd samma kvalitet och dimensionering som för den positiva busbaren.

Material

Förtennad kopparbusbar ger bäst ledningsförmåga och korrosionsbeständighet. Mässingsbusbar är acceptabelt för lägre strömmar. För marina applikationer rekommenderas förtennad koppar starkt för att undvika galvanisk korrosion.

Se även: säkringshållare, batterikablar, huvudbrytare.
