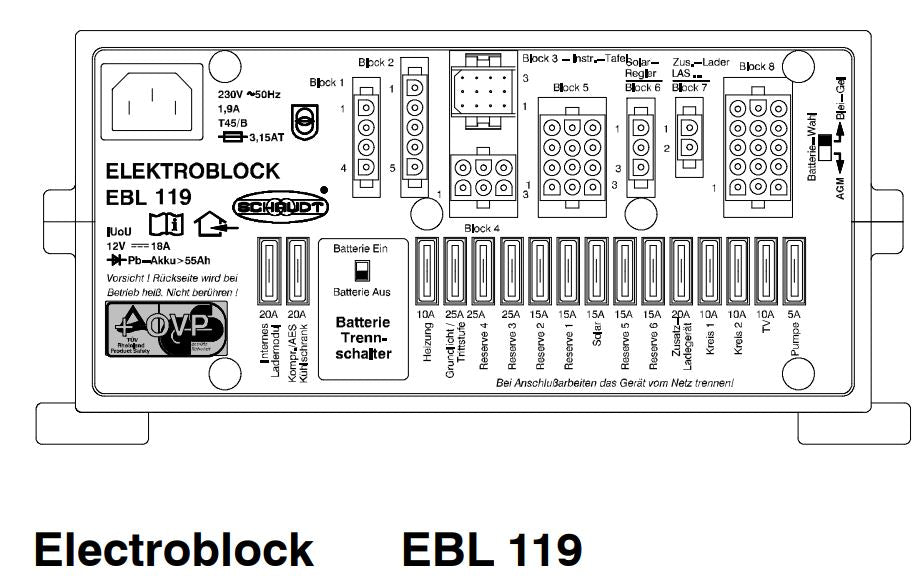

Schaudt EBL 119, även kallad Elektroblock EBL 119, är ett elblock för husbil och den centrala strömförsörjningen för alla 12 V-förbrukare i fordonet. Det har inbyggd laddare med max 18 A till boddelsbatteriet och ansluts till 230 V landström. Denna EBL 119 är varianten utan OVP, och den levereras utan kontrollpanel (display).

Elblocket är endast avsett för fordon. Det manövreras från en IT- eller LT-kontrollpanel, som måste vara ansluten och köps separat. Panelen och laddnings- och strömsystemet fungerar bara tillsammans i den kombination som biltillverkaren monterade från fabrik. Kontrollera därför vilket elblock och vilken panel husbilen har i dag, även om det sitter ett EBL 99 där, och låt en fackverkstad bedöma om EBL 119 passar.

Vad EBL 119 gör i husbilen

Elblocket har dessa funktioner:

Laddningsmodul för boddelsbatteriet, med batteriväljare på fronten för bly-gel eller AGM. Laddspänningarna för båda lägena finns i tabellen nedan.
12 V-fördelning med egna säkrade kretsar. Varje utgång kan belastas med max 90 % av säkringens märkström.
Batterivakt som stänger av alla 12 V-förbrukare när boddelsbatteriet sjunker under 10,5 V. Frostventilen får fortfarande ström, och spänningsfall som varar kortare än 2 sekunder löser inte ut vakten.
Under körning laddar generatorn startbatteriet och boddelsbatteriet samtidigt via ett skiljerelä.
Ingång för solcellsregulator som laddar boddelsbatteriet.

Laddningsmodulen har inbyggt skydd, bland annat mot kortslutning och överbelastning, och sänker själv laddströmmen om enheten blir för varm.

Batterifrånskiljaren på enheten kopplar bort boddelsbatteriet från 12 V-förbrukarna och panelen när husbilen ska stå länge, till exempel på vintern. Laddning från sol och landström fungerar som vanligt, så länge förbrukarna är anslutna till elblocket och inte direkt till batteriet. Frostventilen på kombivärmaren öppnar då, så att vatten kan rinna ut.

EBL 119 och EBL 99: skillnaderna

EBL 99 L och EBL 99 K laddar annorlunda än EBL 119:

Batterityper: EBL 119 har lägen för bly-gel och AGM, medan EBL 99 L och K är gjorda för 6-cells bly-syra- eller bly-gel-batterier.
Slutladdningsspänning: 14,3 V på EBL 99 L och K, mot 14,4 V (gel) eller 14,7 V (AGM) på EBL 119.
Underhållsspänning: 13,8 V på EBL 99 L och K, mot 13,7 V på EBL 119.
Gemensamt: EBL 99 L har också 18 A laddström och max 2 A till startbatteriet, och båda använder IT- eller LT-panel.

Andra Schaudt-elblock

EBL 119T är samma modell, fabriksrenoverad hos Schaudt.
EBL 29 använder också IT- eller LT-panel, men laddar till 14,3 V och ger upp till 6 A till startbatteriet, mot 2 A på EBL 119.
EBL 220-4 manövreras från DT- eller LT-panel och ger också upp till 6 A till startbatteriet.

Se fler elblock från Schaudt.

Manual för EBL 119

Manualen heter ”Instruction Manual for Electroblock EBL 119 / EBL 119 with OVP” och gäller båda varianterna. Utgåvan från 15.09.2015 har dokumentnummer 811.0421. Den engelska utgåvan finns under Dokument och datablad på den här sidan.

Schaudts manualer publiceras i dag av Lippert Europe, där EBL 119 har artikelnummer 9110421. I Lippert Europes dokumentöversikt för Schaudt-produkter finns manualen även på tyska (Bedienungsanleitung), franska och italienska.

Installation och säkerhet

EBL 119 ansluts till husbilens 230 V-anläggning med landströmsintag och kretsar. Installation och ändring av 230 V-anläggningen, även anslutningen av elblocket, ska därför utföras av en registrerad elinstallationsverksamhet. Har du frågor om anslutningen, ta upp dem med elinstallationsverksamheten som utför arbetet och använd tillverkarens manual.

Fel läge på batteriväljaren medför risk för explosiva gaser. Läs manualen innan väljaren ställs om, och låt kvalificerad personal byta batterier. Enheten har livsfarlig nätspänning och ska varken öppnas eller repareras av dig. Tillverkaren skriver att ingrepp i enheten gör tillverkarens godkännanden och garanti ogiltiga, och defekta enheter repareras hos tillverkaren.

Tekniska specifikationer

Schaudt EBL 119: tekniska data från tillverkarens manual och dokumentöversikt
Storlek	275x170x130mm
Mått sett framifrån	275 mm bred, 170 mm djup och 130 mm hög, inklusive fästfötter
Vikt	2,0 kg
Tillverkarens artikelnummer	9110421
Variant	Utan OVP (överspänningsskydd)
Nätanslutning	230 V AC ±10 %, 47 till 63 Hz, skyddsklass I
Strömförbrukning från nätet	1,9 A
Laddström till boddelsbatteri	Max 18 A, elektroniskt begränsad
Laddkarakteristik	IUoU
Slutladdningsspänning	Bly-gel 14,4 V, AGM 14,7 V
Fulladdningstid	Bly-gel 16 h, AGM 4 h
Underhållsspänning	13,7 V med automatisk omkoppling
Laddning av startbatteri på landström	Underhållsladdning, max 2 A
Solcellsladdning via regulator	Max 14 A, säkrad med 15 A, endast till boddelsbatteriet
Batterivakt	Kopplar bort 12 V-förbrukarna under 10,5 V
Viloström från boddelsbatteri	Ca 5 till 20 mA beroende på panel, plus kylskåpets styrelektronik
Kontrollpanel	IT eller LT, ingår inte och måste vara ansluten
Inbyggd laddningsmodul	LASO 1218
Drifttemperatur	-20 till +45 °C, endast i torr miljö
Förvaringstemperatur	-20 till +70 °C

Frågor och svar om EBL 119

Kan EBL 119 ladda litiumbatteri (lithium, LiFePO4)?

EBL 119 är gjort för laddningsbara 6-cells bly-gel- och AGM-batterier på 12 V, och olämpliga batterityper ska inte användas. Är du osäker på om ditt batteri, till exempel ett LiFePO4-batteri, kan laddas med elblocket, ber tillverkaren dig att inhämta godkännande från batteritillverkaren genom att visa upp laddkurvan. Laddspänningarna finns i tabellen ovan.

Har denna EBL 119 OVP?

Nej, detta är varianten utan OVP. OVP-varianten kopplar bort elblocket från nätet inom 10 ms om nätspänningen överstiger 265 V (effektivvärde), och kopplar in det igen när spänningen är normal. Den passar där risken för överspänning är särskilt hög, till exempel vid drift från elverk eller på resor till avlägsna länder.

Hur mycket solcellsström kan EBL 119 ta emot?

Max 14 A från en ansluten solcellsregulator, säkrad med 15 A. Solcellsströmmen går endast till boddelsbatteriet.

Laddar EBL 119 startbatteriet på landström?

Ja, men bara som underhållsladdning med max 2 A när 230 V är anslutet. Startbatteriet blir inte fulladdat på det här sättet.

Land/Region

Schaudt EBL 119
